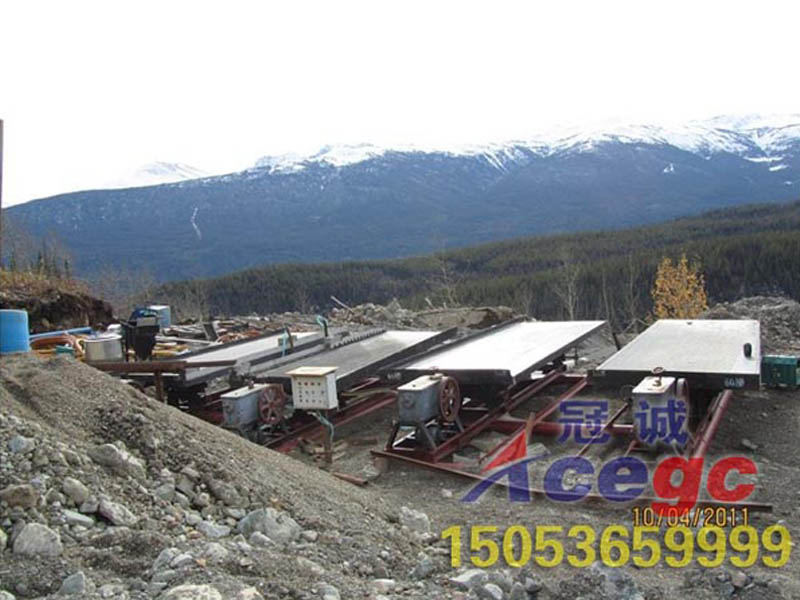

重選設備搖床-選礦搖床分類介紹及其優缺點

　　搖床是重力選礦的主要設備之一，它廣泛應用于選別鎢、錫、鉭、鈮、金和其他稀有金屬和貴金屬礦。曾廣泛用于砂金等礦物的分選，主要用于選金或選煤等?？捎糜诖诌x、精選、掃選等不同作業，選別粗砂(2-0.5mm)、細砂(0.5-0.074mm)、礦泥(-0.074)等不同粒級。也可用于選別鐵、錳礦石和煤。當處理鎢、錫等礦石時，6-S玻璃鋼搖床的有效回收粒度范圍為2-0.22毫米。
　　選礦搖床可以使礦粒按其密度和粒度不同而沿不同方向運動，并從給礦槽開始沿對角線呈扇形展開，依次沿床面的邊沿排出，排礦線很長，能精確地產出多種質量不同的產物，如精礦、次精礦、中精礦和尾礦等。
　　選礦搖床分類：礦砂選礦搖床，礦泥選礦搖床，玻璃鋼選礦搖床,6-S選礦搖床,LS選礦搖床等。

　　選礦搖床可以使礦粒按其密度和粒度不同而沿不同方向運動，并從給礦槽開始沿對角線呈扇形展開，依次沿床面的邊沿排出，排礦線很長，能精確地產出多種質量不同的產物，如精礦、次精礦、中精礦和尾礦等。選礦搖床被作為重選設備，曾廣泛用于砂金等礦物的分選，主要用于選金或選煤等。
　　重選設備搖床按床面的配置有左式和右式之分。站在床頭看床面，若給礦槽在左側即是左式搖床，在右側即是右式搖床；
　　重選設備搖床依安裝方式有座落式和懸掛式之分；
　　重選設備搖床按床面層數有單層搖床和多層搖床之分；
　　重選設備搖床按處理原料不同有選礦用搖床與選煤用搖床之分；
　　重選設備搖床按處理礦石粒度有礦砂（2~0.2 毫米）搖床和礦泥（~0.2 毫米）搖床之分。礦砂搖床又可進一步分為粗砂（2~0.5毫米）搖床和細砂（0.5~0.2 毫米）搖床。
　　重選設備搖床床面是分選的工作表面。形狀有梯形、菱形等，我國幾乎均采用梯形床面，優點是便于配置。將梯形床面的三角形無礦帶切下，接到下部尾礦側便構成菱形床面，可以有效利用分選表面并延長分選時間，國外選煤搖床較多采用。
　　生產中應用的應用類型很多，從用途上分有：礦砂搖床(處理2-0.075mm粒級礦砂)，礦泥搖床(處理-0.075mm粒級礦泥)；選礦用搖床，選煤用搖床等。從構造上來分，因床頭結構，床面形式和支撐方式不同而分為6-S搖床，云錫式搖床和彈簧搖床等。近年來在國外還推廣一種懸掛式多層搖床，這種搖床在我國也己研制成功并用于生產中。

1、6—S搖床
這種搖床基本上是沿襲了早期威爾弗利搖床的結構形式。也稱為衡陽式搖床。這種搖床主要適合選別礦砂，但亦可用為處理礦泥。橫向坡度的調節范圍較大(0°～10°)，調節沖程容易，在改變橫向坡度和沖程時，仍可保持床面運行平穩。
彈簧放置在機箱內，結構緊湊，這些都是6-S搖床的優點，缺點是安裝的精度要求較高，床頭結構復雜，易磨損件多，在操作中不當時還容易發生折斷拉桿事故，改進后的搖床在箱體外面偏心軸末端安有小齒軸油泵，進行集中潤滑，箱內只有少量機油，減免了漏油事故。
2、云錫式搖床
這種搖床也稱為貴陽式搖床，在結構上這又與國外的普拉特-奧(Plat—O)型搖床類似。云錫式床頭運動的不對稱性較大，且有較寬的差動性調節范圍以適應于不同的給料粒度和選別要求。床頭機構運轉可靠，易磨損的零件少，且不漏洞。
缺點是彈簧安裝在床面底下，檢修和調節沖程均不方便(調沖程時需先放松彈簧)；床面的橫向坡度可調匯范圍小(0°～5°)；當橫坡及沖程調節過大時，將由于床頭拉桿的軸線與床面重心的軸線過分分離而引起床面振動，故這種搖床適合于在橫向坡度較小時處理細粒級，特別是礦泥時使用。
云錫搖床的橫向坡度可能調節范圍小，且沖程也不宜過大，故適合處理細粒礦石或礦泥使用。云錫床面有粗砂、細砂和礦泥之分。粗砂床面由三個坡度為1.4%的斜面連接四個平面構成。礦粒經三次爬坡，床條依次降低。床條總數為28 根，斷面呈梯形。在粗選區，即靠近傳動端平面低處，在每根條上加一小凸條，以增大紊流強度并保護重礦物不致被沖走。
3、彈簧搖床
這種搖床以軟，硬彈簧作為差動運動機構，與前述搖床相比別具一格。床頭包括傳動裝置和差動裝置兩部分。傳動裝置由電動機，偏心輪(或偏重輪)搖桿構成。彈簧搖床的主要缺點是沖程會隨給礦量而變化，當負荷過重時甚至?xí)孕型＼?，但在正常給礦條件下，看管工作量不大。
4、多層化搖床
多層搖床有座落式和懸掛式兩種類型。座落式發展較早，用一臺搖床頭帶動多個床面。但常常因組合床面的重心與傳動中心不重合，使床面發生顫動，機架受力大而導致?lián)p壞。這類搖床在我國推行一段時間后，多數已經淘汰不用，現在尚有一種新研制的四層彈簧搖床在推廣。國外采用玻璃鋼、鋁合金等輕質床面做成的二層或三層座落式搖床仍有應用，但國內外比較注意推廣的則是懸掛式多層搖床。我國還制成了半懸掛的多層搖床。
（1）懸掛式多層搖床
采用多偏心慣性齒輪搖床頭。這是1957年出現在美國的一種新型搖床頭，它一改過去的座落式床頭結構，應用差動慣性力帶動床面運動，故可將床頭與床面用鋼絲繩全部懸吊在鋼架或房梁上，免去了笨重的基礎，且可安裝在樓層上面。我國于1977年已陸續制成了選礦用四層懸掛式搖床。
多層懸掛搖床的優點是占地面積少，并節約能耗。缺點是不易觀察床面分帶情況，產品接取不準確，故這種搖床較多地用于粗選。
（2）床面懸掛床頭座落的多層搖床
這種搖床由云錫公司制成，床頭采用凸輪杠桿機構，床面則是六層懸掛式。

　　沙金搖床是將沙金礦粒群從床面上角的給礦槽送入，同時由給水槽供給橫向沖洗水，于是沙金礦粒在重力，橫向流水沖力，床面作往復不對稱運動所產生的慣性和摩擦力的作用下，按比重和粒度分層，并沿床面作縱向運動和沿傾斜床面作橫向運動。比重和粒度不同的礦粒沿著各自的運動方向逐漸扇形流下，分別從精礦端和尾礦側的不同區排出，后被分成精礦，中礦和尾礦。

玻璃鋼搖床是選別選別細粒礦石的高效重礦設備，廣泛用于鎢錫鈮及其他稀有金屬和貴重金屬的選別，也用于鐵錳礦石的選別，近年來也有報道用搖床回收磁選廠尾礦中的鐵礦物以及選云母等非金屬礦物的。
　　搖床選礦的優點：
1，富礦比比其他選礦方法都高。
2，一次選別就可獲得精礦和尾礦
3，礦石在床面為扇形分離，利用觀察和調節。
4，產品可根據需要用分離板分開后分別接取，可得多種產品。
5，不消耗藥劑，耗電少。
　　搖床選礦缺點：1，占地面積較大
2，耗水量較大
3，單位面積床面的處理能力較低。
